4G型路燈用帶觸屏集中控制器

 一、產品介紹：

集中控制器（簡稱集中器）介于云服務器與單燈控制器之間，負責回路開關和管理單燈控制器。向上通過4G/RJ45 與服務器進行通信， 向下通過電力線PLC（OFDM）或無線通訊或RS485與單燈控制器通信。

集中器運行實時操作系統，內置4路繼電器輸出，通過單燈通訊接口可管理200盞單燈，實現分組，分時段調光，報警等功能。

內置Modbus通訊協議，可擴展多種Modbus設備，常用設備有： 8輸入8輸出開關量模塊，電表，16路支路電流檢測模塊，關照度傳感器，漏電流檢測模塊等設備。

二：硬件性能指標：

● 內嵌4G通訊模塊，設備上行通訊支持4G、RJ45、WIFI。下行通訊方式根據應用場景的需要選擇不同的單燈通訊方式，

  與單燈控制器進行通信，對單燈控制器進行開關調光控制，和狀態、電能數據采集；

● 10/100M以太網接口與4G模塊自由切換，RJ45優先

● 內嵌豐富網絡協議： TCP/UDP/PPP/HTTP/FTP/SSL

● 支持藍牙 V3.0 以及 SPP & HFP-AG 配置文件

● 多衛星定位系統： GPS/BeiDou/QZSS

● CY_Master1具備多組對外接口：RS484，RS232

● 4組開關量輸出，每路最大負載能力10A@12V，其中三組共COM，一組獨立輸出，

  開關量可方便外接交流接觸器。

● 設備掉電恢復后，自動連接平臺，開關量輸出恢復掉電前狀態。

● 固件遠程升級功能。

● 可遠程電能等數據讀取，自帶電表并支持外置電表遠程數據讀取

● 可遠程獲取設備卡號，重啟設備等IOT標準操作。

● 設備自主獲取GIS位置信息，標準時間，計算當?shù)禺?dāng)時日出日落時間。

● 內建LoRa無線通訊協議，PLC通訊協議，RS485通訊協議，方便組網單燈控制。

● 設備支持8路220Vac控制輸出，最大支持36路220Vac控制輸出，36路電流采集。支持3路RS485接口。

● 可外掛開光量檢測模塊，可配置為多種開關量輸入報警，如門禁，水浸，軟件平臺顯示“配電箱門打開，

  配電箱有水浸”。

● 支持本地安全登錄，本地密碼登錄，遠程密碼修改（管理員權限）。

● 設備本地控制，支持本地策略控制，軟件平臺掉線可自動切換成本地工作模式，支持16條本地控制策略組。

● 雙卡單待：支持4G采用雙卡模式，電信，移動，聯通4G卡（流量卡），可并根據當?shù)鼐W(wǎng)絡狀態，

  自動選擇2G/4G通訊模式。

● 內嵌豐富網絡協議： TCP/UDP/PPP/HTTP/FTP/SSL

● 支持藍牙 V3.0 以及 SPP & HFP-AG 配置文件

● 故障告警支持回路異常開燈告警、回路異常滅燈告警、交流接觸器失效告警、配電箱異常打開告警、停電告警、

  低壓告警、超壓告警、過電流告警、缺相告警；

● 具有本地控制功能

三： 軟件功能：

* ARM9處理器，內建Linix操作系統。

* 獨立運行調光策略和開關策略，即使設備離線，不影響動作執行。

* 豐富的內部通訊協議，可方便掛載多種Modbus RS485設備，例如：智能三相電表，16路支路電流檢測模塊，

 輸入輸出模塊，光照度傳感器，車流量傳感器， 水位傳感器，溫濕度等氣象傳感器。

四：產品功能：

4.1開關控制

內置多路繼電器，對應多路開關，可分別獨立配置為時控模式，經緯度開關模式，光照度模式。

4.2 調光功能

根據集中器內嵌的通訊模塊不同，可采用三種不同方式與單燈控制器進行通訊，分別是PLC（電力載波）通訊方式，無線（zigbee,LoRa）通訊方式，RS485有線通訊方式。

根據單燈控制器應用場合選擇不同的通訊方式，以達到單燈控制效果。包括單燈分組，策略控制，單燈報警，分時段調光等動作。

4.3用電量數據采集（遠程抄表功能）

集中控制器可與外置三相智能電表通訊，可以實時能監測配電柜的三相電壓、三相電流、有功功率、無功功率、功率因數等各種電參數，并自動生成用電量報表和用電分析報表。

4.4開關量輸入采集與報警

集中控制器可定周期（10秒）采集輸入模塊開關量信號高低電平。開關量可以設置為交流接觸器輔助觸點，門禁，水浸，設備掉電等，并可配置為高電平報警，低電平報警，不從動報警。后臺軟件可產生報警信息并可將該信息以短信方式發送相關責任人，

4.5獨立運行

當集中控制器與監控指揮中心管理系統或通信線路發生故障時，集中控制器會根據預先設定的程序自動運行，確保照明系統的正常運行。

4.6自動報警功能

實現多種異常狀態的主動報警功能：當采集的電流、電壓超過設定閥值或亮燈率過低時能自動報警；當白天亮燈或晚上熄燈時自動報警。當發生外人打開配電箱門時能自動報警；當供電線路停電、缺相時能自動報警,并具備一定的應急處理能力；集中控制器具有漏電報警功能。

4.7程序遠程更新

集中控制器支持通過平臺直接遠程升級功能

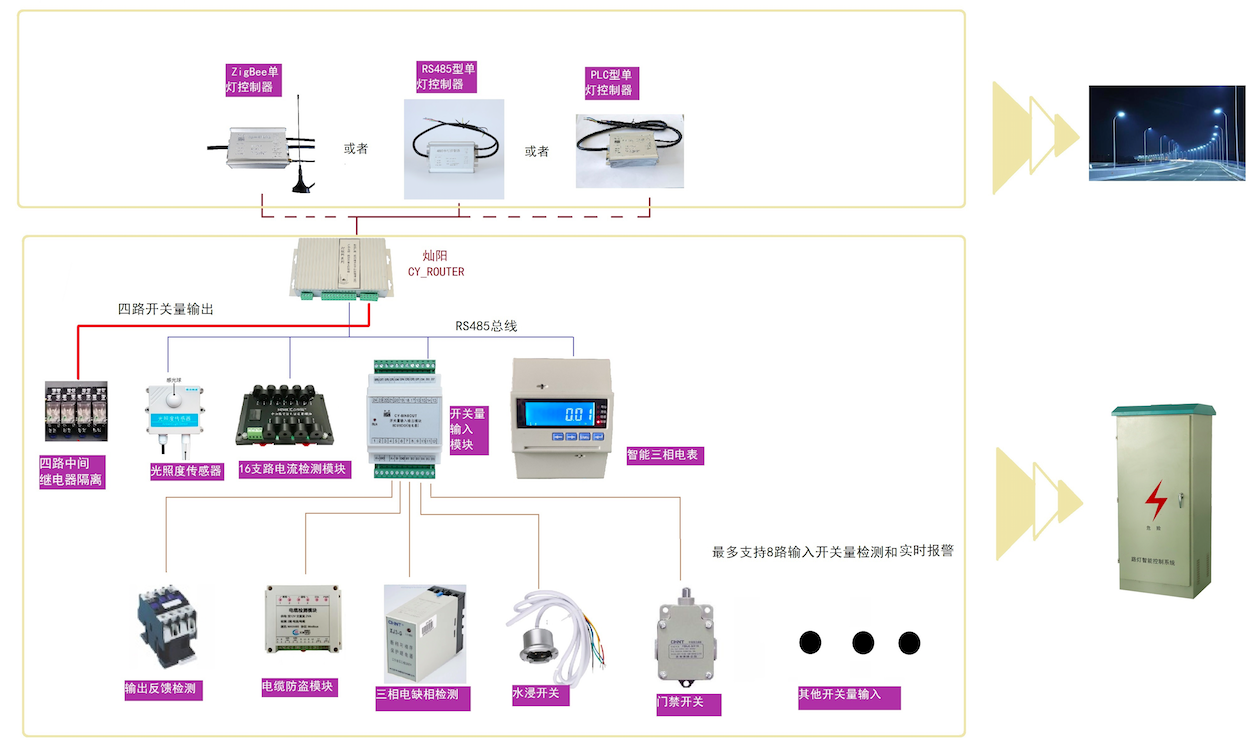

4.8以集中器為核心的拓?fù)鋺?yīng)用

五、外型及安裝尺寸

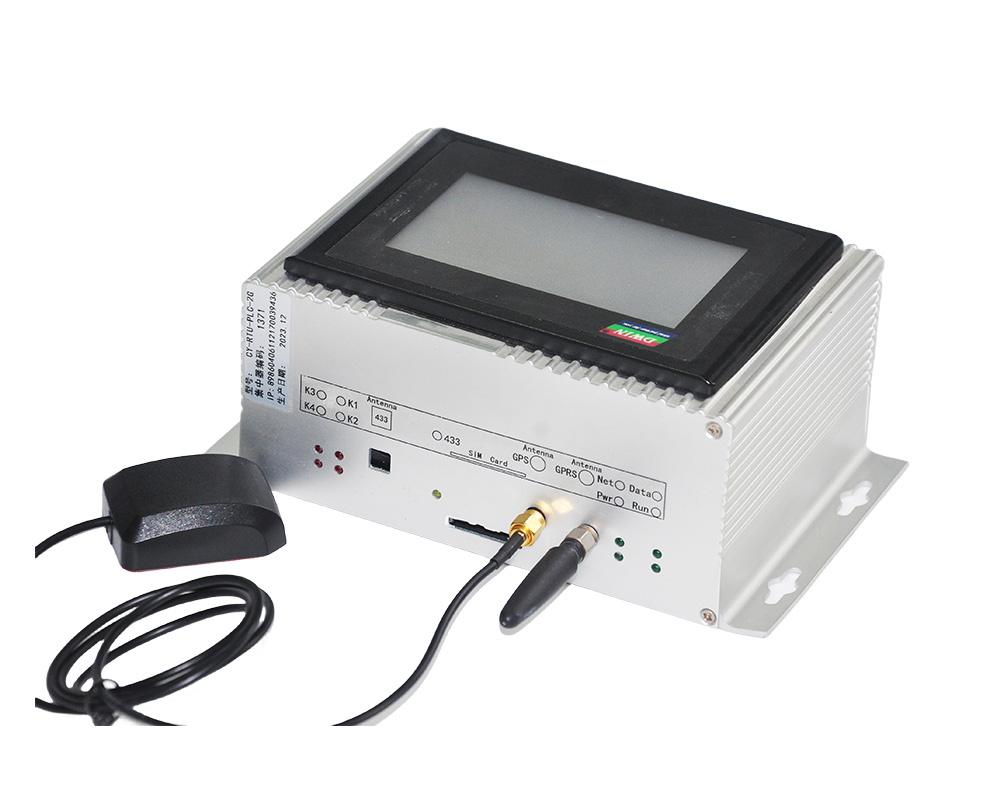

4G集中器指示燈定義

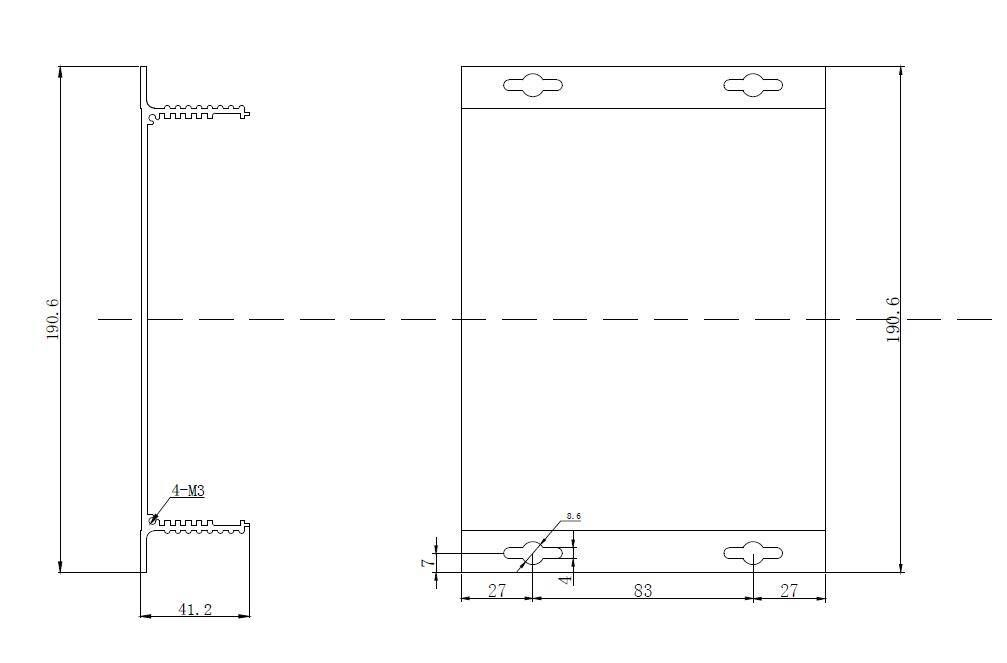

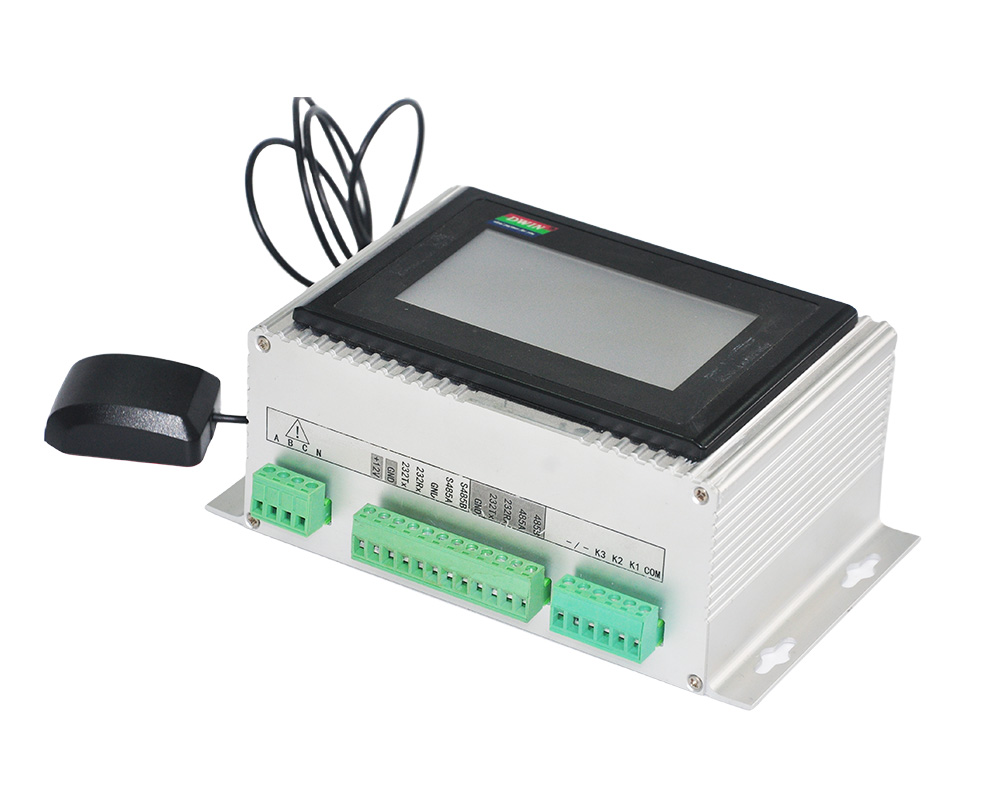

集中控制器外型圖

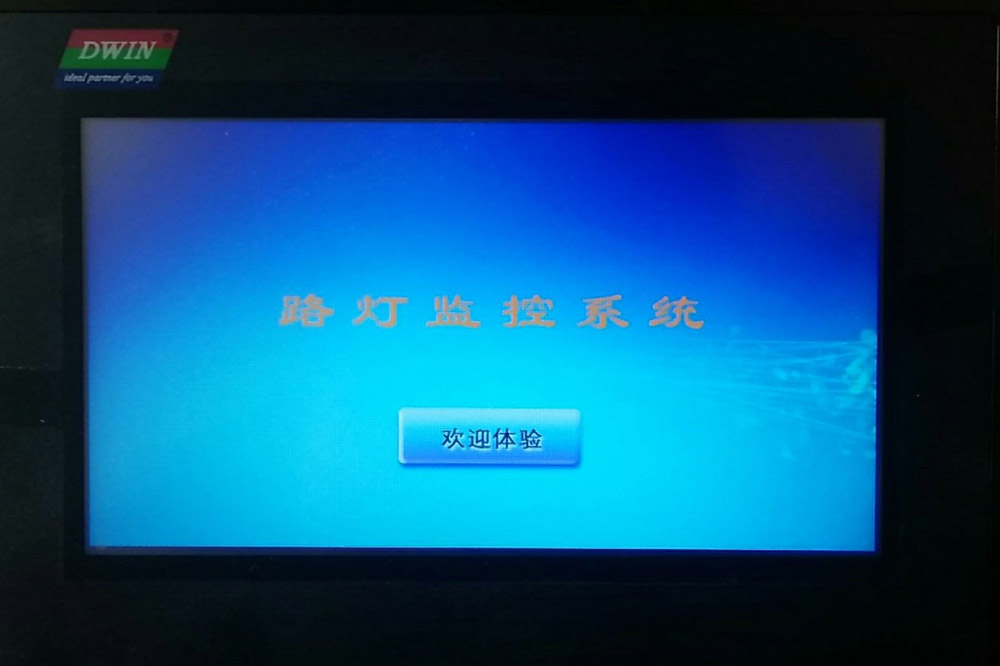

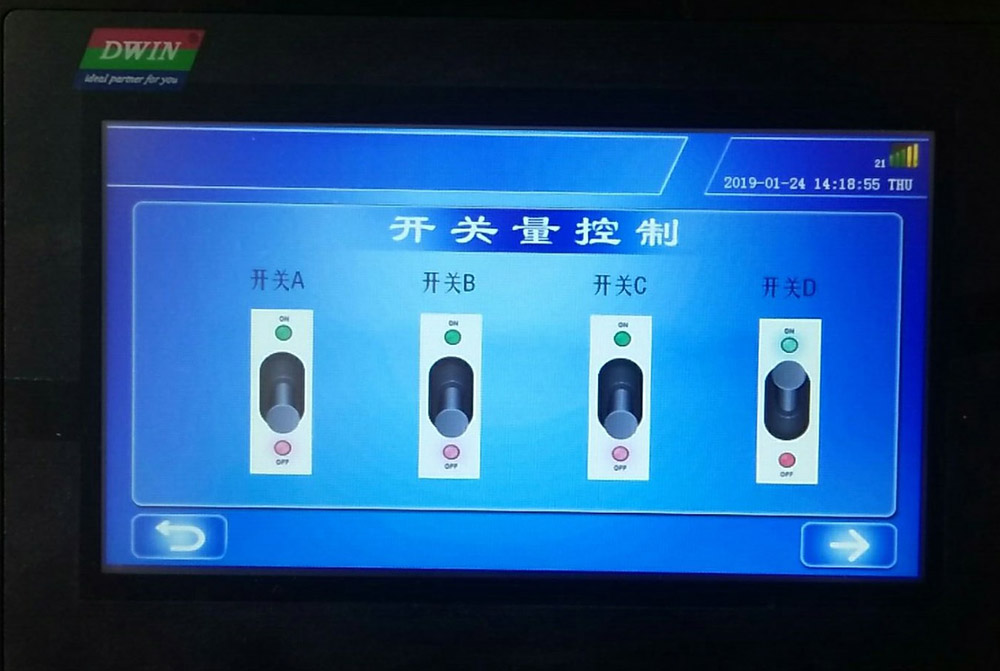

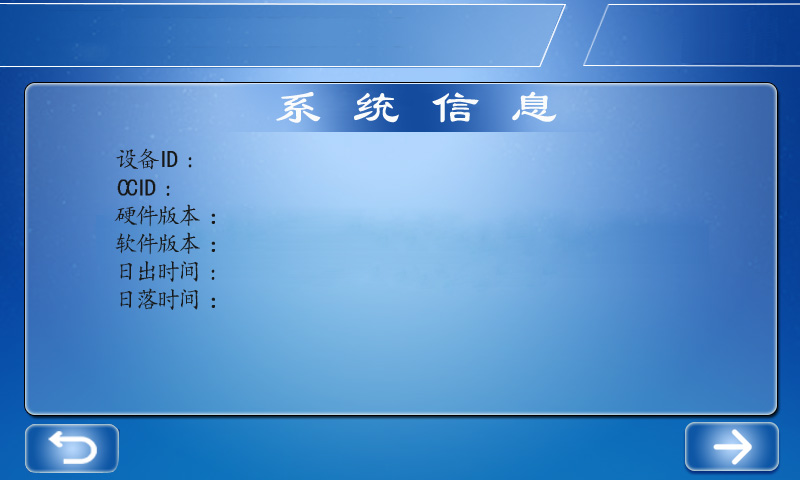

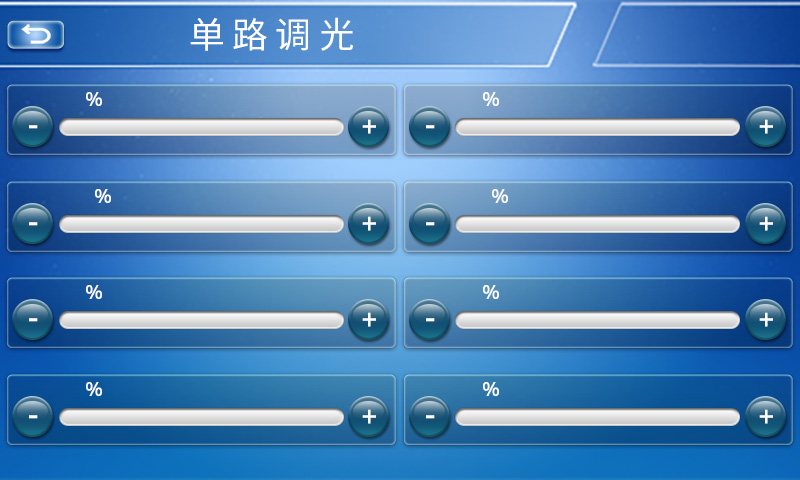

屏幕界面
